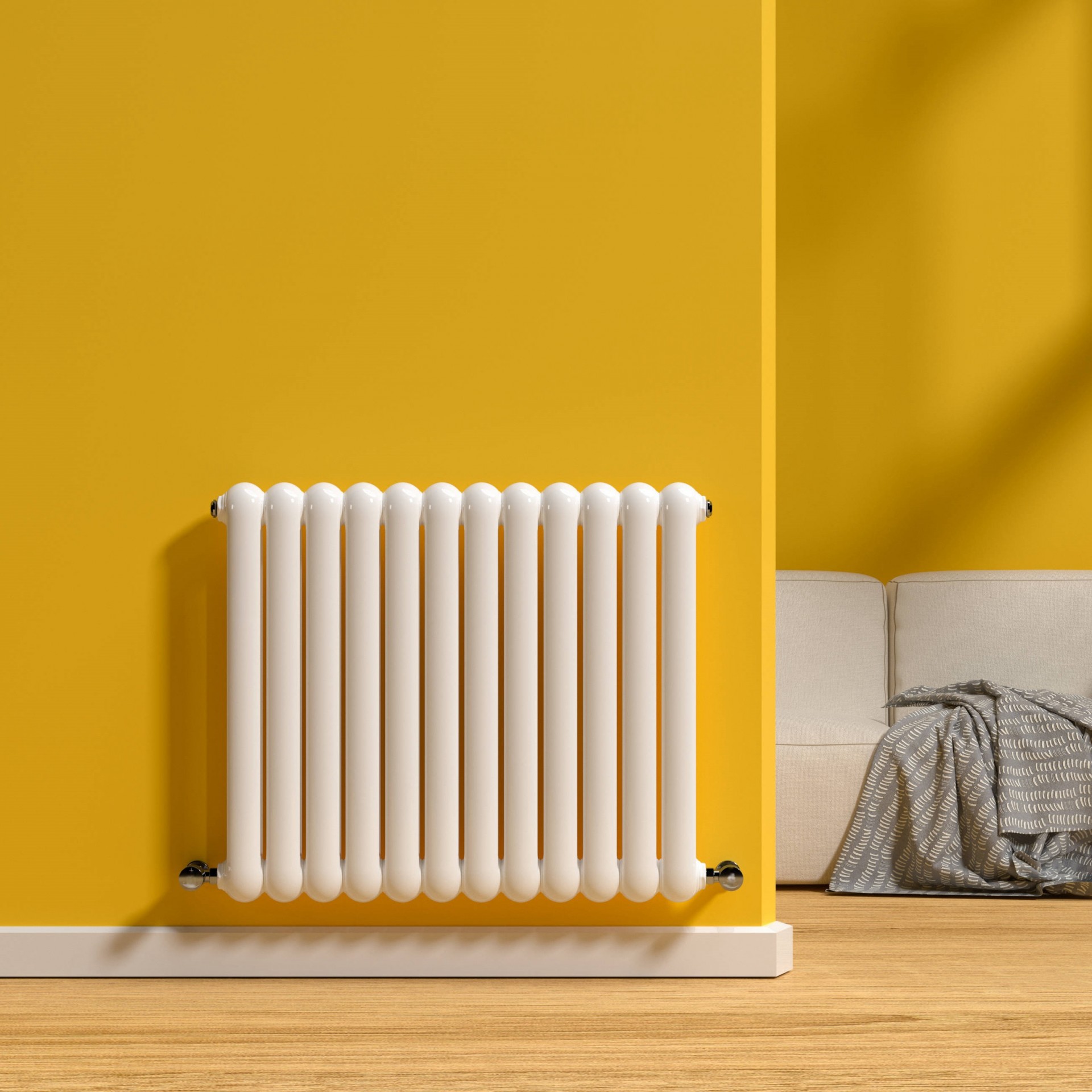

散熱器常見的安裝方式有串聯、并聯和章魚式，以下為你分別介紹它們的安裝示意圖以及安裝方法：

安裝示意圖

串聯

示意圖：所有散熱器依次連接在一條管路上，進水管和出水管都是同一根，熱水依次流經各個散熱器。

家裝散熱器串聯安裝示意圖

特點：節省管道用量，但容易出現首尾溫度不均的情況，末端散熱器溫度較低，且每組散熱器無法單獨控制，一處出現故障，整個系統都會(huì )受影響。

并聯

示意圖：一根主管連接多根支管，每組散熱器分別連接在支管上，形成并聯回路。

家裝散熱器并聯安裝示意圖

特點：每組散熱器都能獨立控制，可根據需要單獨調節每個房間的溫度，使用較為方便，散熱效果相對均勻，但管道用量較多。

章魚式

示意圖：以分水器為中心，多根管道像章魚的觸手一樣向各個散熱器延伸，管道大多暗埋在地板下。

家裝散熱器章魚式安裝示意圖

特點：是并聯的一種變形，適合高端別墅等大面積住宅，美觀度高，各個房間的供暖可以通過分水器上的閥門單獨控制，水力平衡較好，但安裝成本較高，維修相對困難。

安裝方法

前期準備

確定位置：根據房間布局、散熱需求和美觀度，選擇靠近窗戶或外墻的位置，如客廳可放在陽臺附近，書房可安裝在門后墻上、窗戶下或書桌下墻面。

準備材料：準備好散熱器、掛架、膨脹螺絲、管道、管件、密封材料、試壓設備等。

工具準備：準備電鉆、扳手、管鉗、水平尺、螺絲刀等工具。

安裝步驟

開槽（暗裝方式）：如果是暗裝，施工人員需在墻面和地面開槽，用于埋藏管線，槽的深度和寬度要根據實際情況確定。

安裝掛架：用電鉆在標記好的位置打孔，然后使用膨脹螺絲將掛架固定在墻上，確保掛架水平且穩固。

掛裝散熱器：將散熱器平穩地掛在掛架上，并用螺絲進一步固定，注意散熱器與墻面之間要保持一定間隙，以保證散熱效果。

連接管道：根據散熱器的進出水口位置，連接好管道，使用專用的管道接頭和密封材料，確保連接處嚴密無泄漏。

安裝集分水器（章魚式或有需要時）：分、集水器是水流量分配和匯集裝置，安裝時要保持水平，安裝完畢后擦拭干凈。

壓力測試：關閉主管連接閥門，開啟散熱器進水閥，用試壓設備進行測試，試驗壓力應為正常使用壓力的 1.5 倍，且不小于整個小區管網的實驗壓力，穩壓 3-5 分鐘無滲漏為合格。

連接壁掛爐等熱源設備：將散熱器系統與壁掛爐等熱源設備連接好，確保連接牢固且安全，壁掛爐與煤氣表、煤氣灶等的水平距離應大于 300 毫米，上方不得有電力明線與電器設備，附近不得擺放易爆物品及其他揮發性危險品，煙道向下傾斜 2°-3°。

系統調試：開啟供暖系統，檢查散熱器是否正常加熱，散熱效果是否良好，各個閥門、連接處是否有滲漏等問題，如有異常及時排查和維修。
